Beschreibung

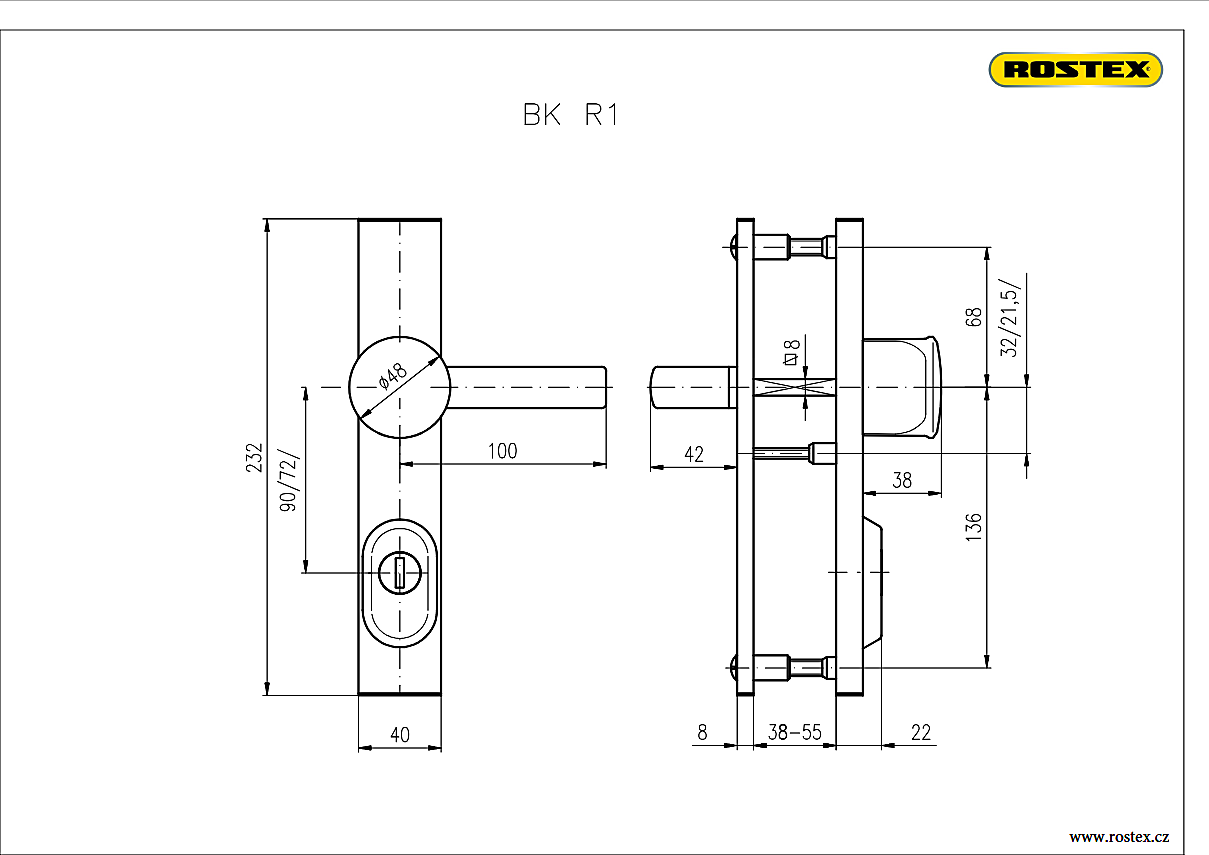

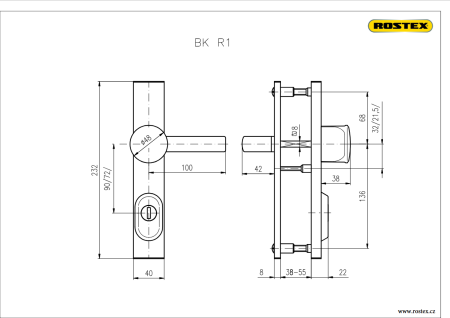

Der Sicherheitsbeschlag wird ohne Zylindereinsatz geliefert und ist für nach innen und außen öffnende Eingangstüren vorgesehen, Türstärke 38 - 55 mm, danach in 15 mm Schritten bis zu einer Türstärke von 100 mm, Verschlüsse.
Beschläge mit einem Abstand von 90 mm können auch mit einem mittigen Schraubenabstand von 21,5 mm gefertigt werden (TRILOGIE-Schloss).
Der Einsatz darf an der Außenseite maximal 15,5 mm über die Türoberfläche hinausragen.

Wichtigste Konstruktionsparameter des BK R:

1. Außenschildverstärkung - Stahlblechstanzteil mit selbstschneidenden Schrauben

2. Abdeckplatte – Stahlprofil, Dicke . 4 mm, gehärtet auf 52 HRc Härte

3. Innerer Schildkörper mit Stahlverstärkung

4. Inneres und äußeres Edelstahlschild

5. Griffe und Griffe aus Edelstahl oder Zinklegierung mit Galvanisierung und sind beständig gegen die äußere Umgebung

6. Umkehrbarer Mechanismus

7. Verbindungsbolzen

8. Zentrale Verbindungsschraube M6 Klasse 8.8. Bietet eine starke und dauerhafte Verbindung zwischen dem inneren und äußeren Schild

9. Deckelschrauben

10. Stellschraube mit Spitze zur Befestigung des Innengriffes

11. Sicherheitsabdeckung des Einsatzes - Edelstahlguss mit bohrsicherem Antriebsring, Antriebsringhärte min. 50 HRC

ZUR VERWENDUNG AN FEUERSCHUTZTÜREN.
